Convertisseur pour encodeur



FD0041



1 micro contôleurs programmé Type S ou I à préciser (CF en bas de page )



Téléchargement :

- Circuit
- Implantation

FD0042



2 micro contôleurs programmés Type S ou I à préciser (CF en bas de page)



Téléchargement :

- Circuit
- Implantation

FD0043

Kit pour 2 encodeurs ou 1 encodeur double

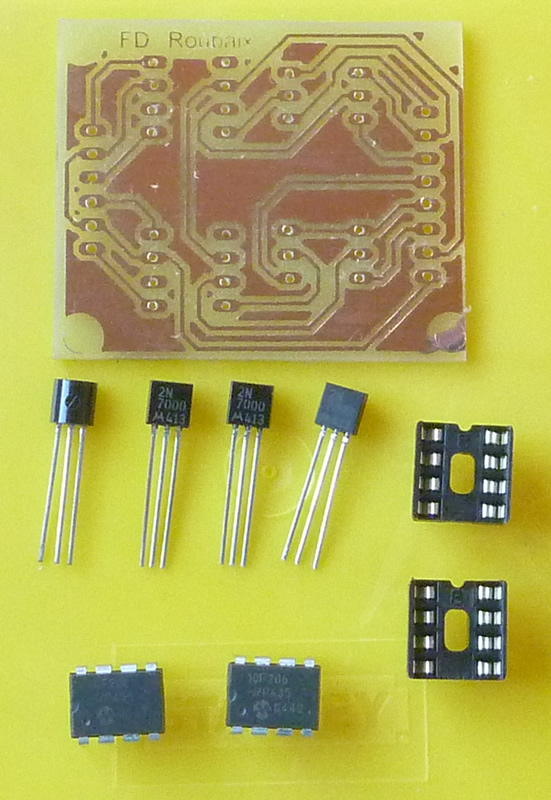

Le kit à souder comprend :

- un circuit imprimé
- 2 supports de CI
- 4 transistors
- 2 micro contrôleurs, programmés selon le type d'encodeur utilisés : S ou I

Voir ci-dessous comment tester votre encodeur



 -Notice de montage

Module Encodeur simple et poussoir extra plat de 7mm
Réf : FD288

Face

Profil

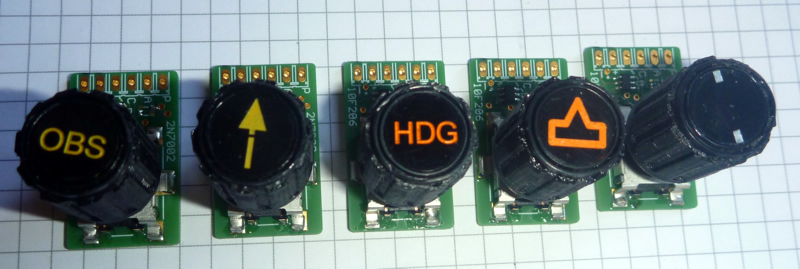

Exemples d'utilisation dans un bezel imprimé (en option)

 Livré avec composants soudés et encodeur simple avec poussoir, sans connecteur sans câble et sans bezel. Documentation

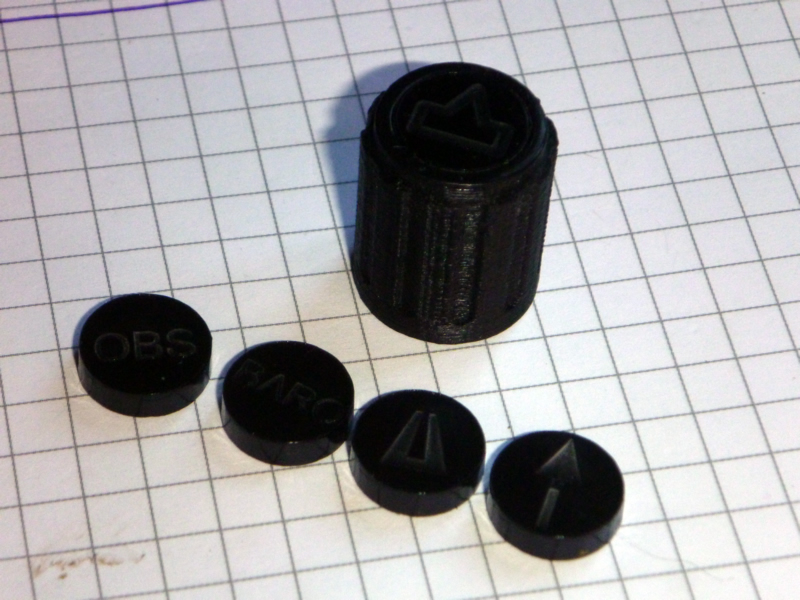

Bouton imprimé en ABS noir avec pastille gravée à peindre
Réf : FD0067

Motif au choix à définir



Bouton imprimé en ABS noir avec pastille peinte
Réf : FD0068



Motif au choix à définir



Module Encodeur double + poussoir
Réf : FD0120

Livré monté, testé avec entretoises et vis.

Précisez lors de la commande :
- L'épaisseur tu tableau de bord (3 ou 6mm)
- Le type de carte IO utilisée (Open cockpit ou IO32)




Pour faire le test, il faut réaliser ce petit montage :

Commander le Type S si l'encodeur réagit comme sur la vidéo :

Commander le Type I si l'encodeur réagit comme sur la vidéo :



Si votre encodeur réagit comme sur la vidéo ci-dessous, vous n'avez pas besoin de carte !
